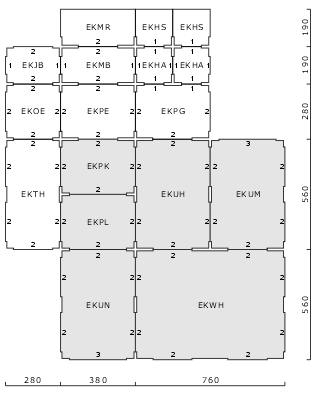

Polikarbonát szürke fedél Polikarbonát füstszínű átlátszó fedél Moduláris összeilleszthetőség
Méretek Rend. szám Típus Rend. szám Típus

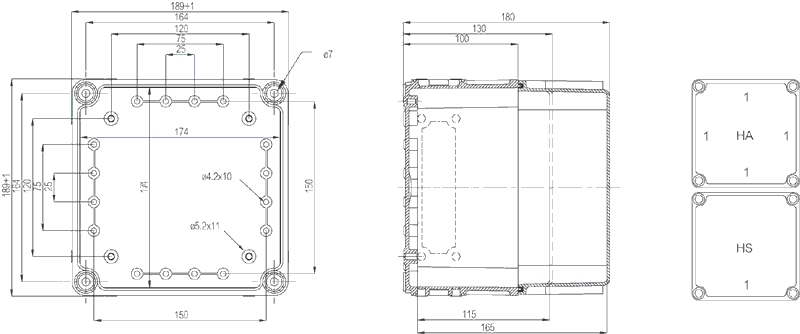

190x190x130 2538001 EKHA 130 G 2538101 EKHA 130 T
190x190x180 2538004 EKHA 180 G 2538104 EKHA 180 T
280x190x130 2538013 EKJB 130 G 2538113 EKJB 130 T
280x190x180 2538016 EKJB 180 G 2538116 EKJB 180 T

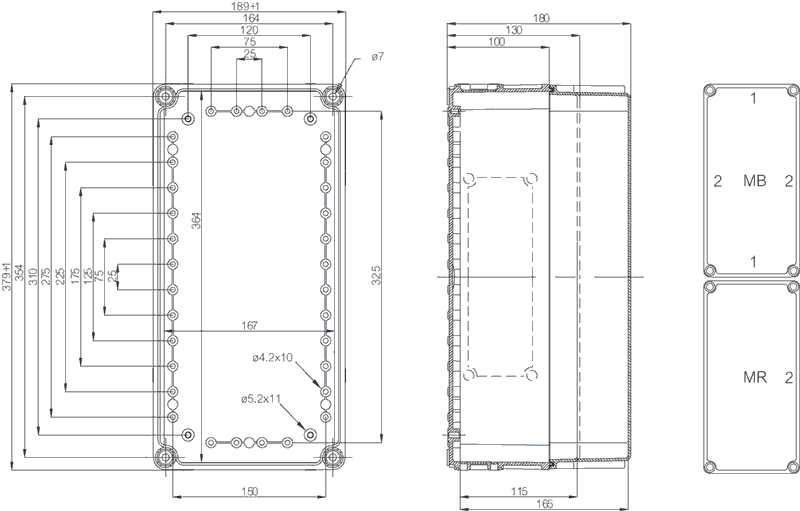

380x190x130 2538019 EKMB 130 G 2538119 EKMB 130 T
380x190x180 2538022 EKMB 180 G 2538122 EKMB 180 T
280x280x130 2538037 EKOE 130 G 2538137 EKOE 130 T
280x280x180 2538040 EKOE 180 G 2538140 EKOE 180 T

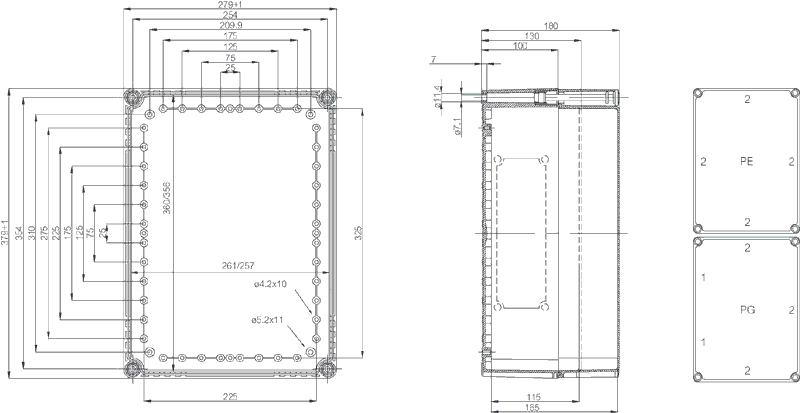

380x280x130 2538043 EKPE 130 G 2538143 EKPE 130 T
380x280x1380 2538046 EKPE 180 G 2538146 EKPE 180 T

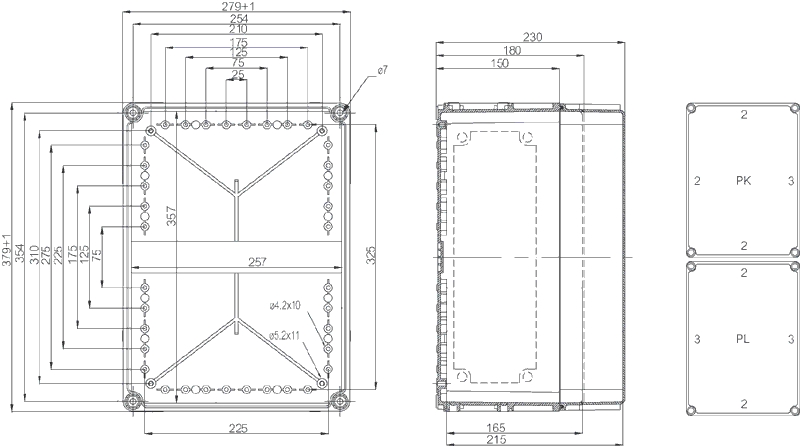

380x280x180 2538055 EKPK 180 G 2538155 EKPK 180 T
380x280x230 2538058 EKPK 230 G 2538158 EKPK 230 T
380x280x180 2538061 EKPL 180 G 2538161 EKPL 180 T
380x280x230 2538064 EKPL 230 G 2538164 EKPL 230 T

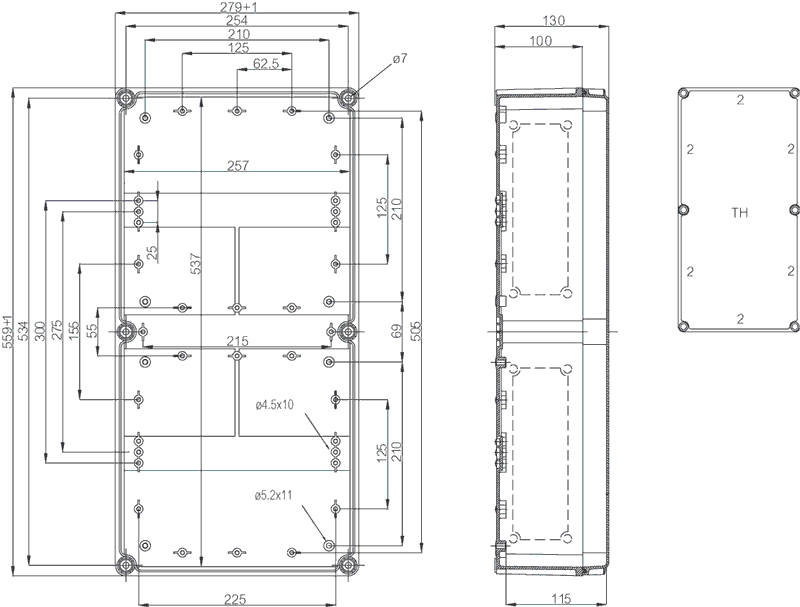

560x280x130 2538067 EKTH 130 G 2538167 EKTH 130 T

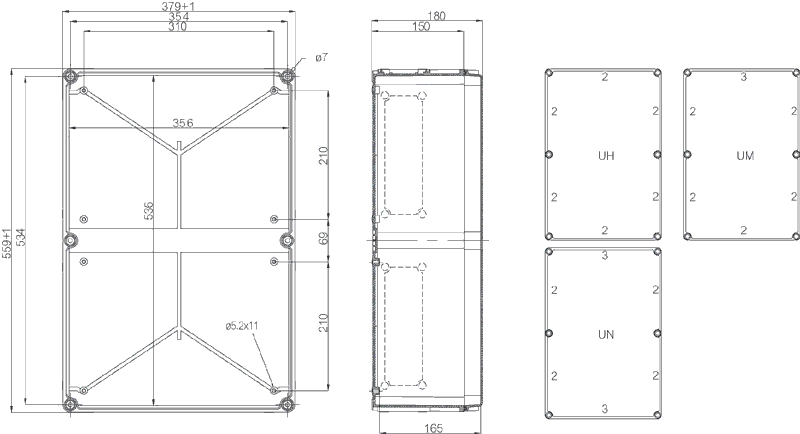

560x380x180 2538073 EKUH 180 G 2538173 EKUH 180 T Peremnyílások méretei:
560x380x180 2538079 EKUM 180 G 2538179 EKUM 180 T 1 = 48x138 mm
560x380x180x 2538085 EKUN 180 G 2538185 EKUN 180 T 2 = 86x217 mm

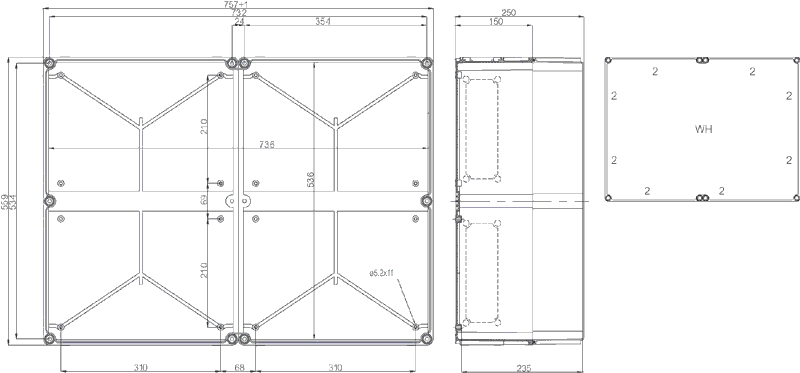

750x560x250 2508990 EKWH 250 G NEW

3 = 127x332 mm

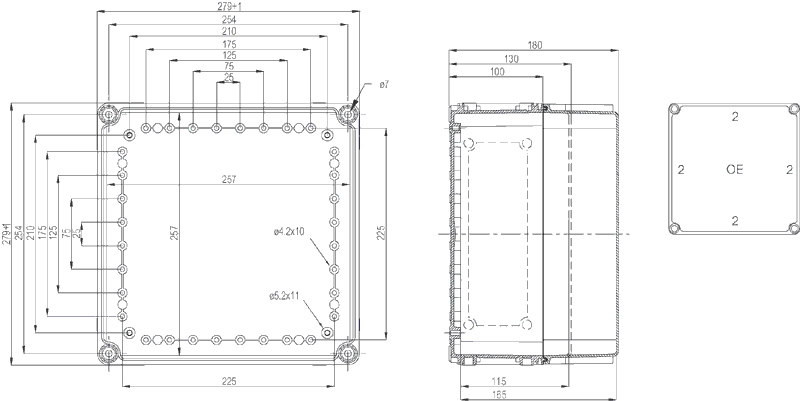

Megjegyzések: - A típusjelre klikkelve megjelenik a méretrajz egy külön ablakban.
                         - Az adatok külső befoglaló méreteket jelentenek.
                         - Az EKJ, M, O, P, T és U típusokhoz 50 mm-es magasító keret is rendelhető.
